Воздушный клапан — устройство с подвижными створками для управления потоком воздуха в климатической системе. Казалось бы, всё просто. Створки открыты — воздух поступает, створки закрыты — воздуховод перекрыт. На самом деле всё сложнее.
Взгляните на модели H и R клапанов SVR-D производства завода SEVER. Сначала кажется, между ними нет особой разницы. Но обратите внимание на функционал:
Клапаны модели Н обеспечивают герметичное перекрытие воздуховодов и вентканалов и используются как отсечные устройства для прерывания потока воздуха, а также в качестве воздухозаборных клапанов в СВК.
Клапаны модели R предназначены для пропорционального регулирования расхода воздуха и применяются для смешивания или разделения воздушных потоков, а также в системах перепуска воздуха, при полном или частичном байпасировании.
Клапаны модели Н обеспечивают герметичное перекрытие воздуховодов и вентканалов и используются как отсечные устройства для прерывания потока воздуха, а также в качестве воздухозаборных клапанов в СВК.
Клапаны модели R предназначены для пропорционального регулирования расхода воздуха и применяются для смешивания или разделения воздушных потоков, а также в системах перепуска воздуха, при полном или частичном байпасировании.

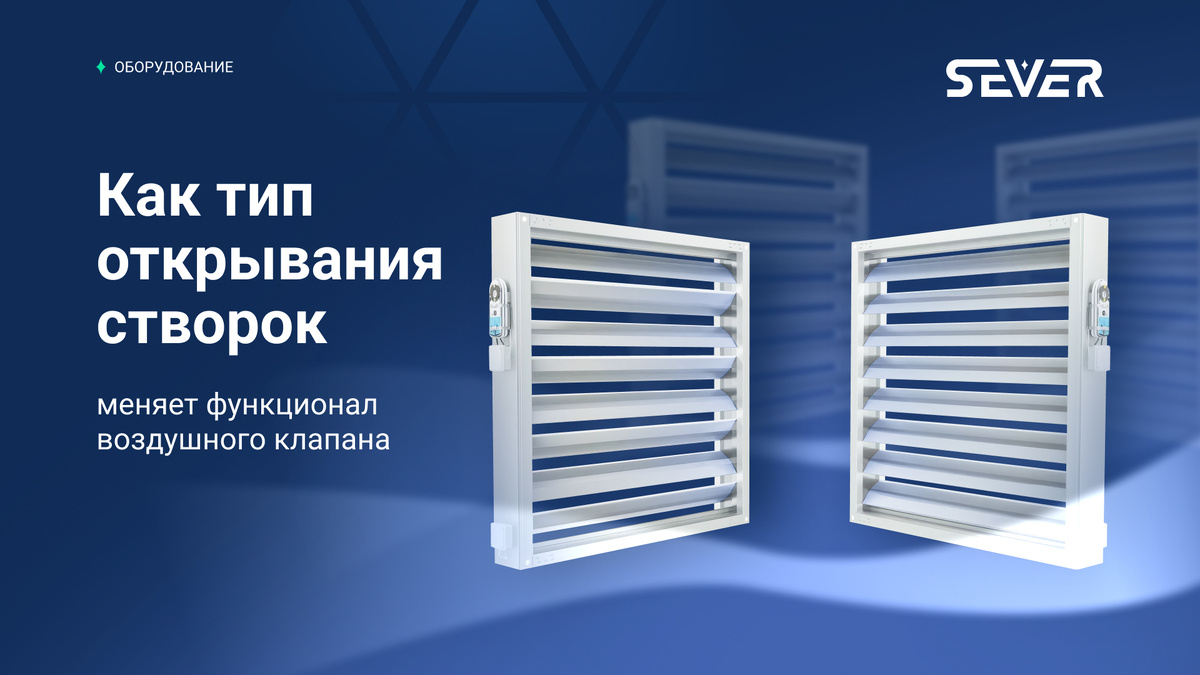

Задачи оборудования сильно отличаются. В том числе, потому что модели клапанов предусматривают разный тип открытия створок.

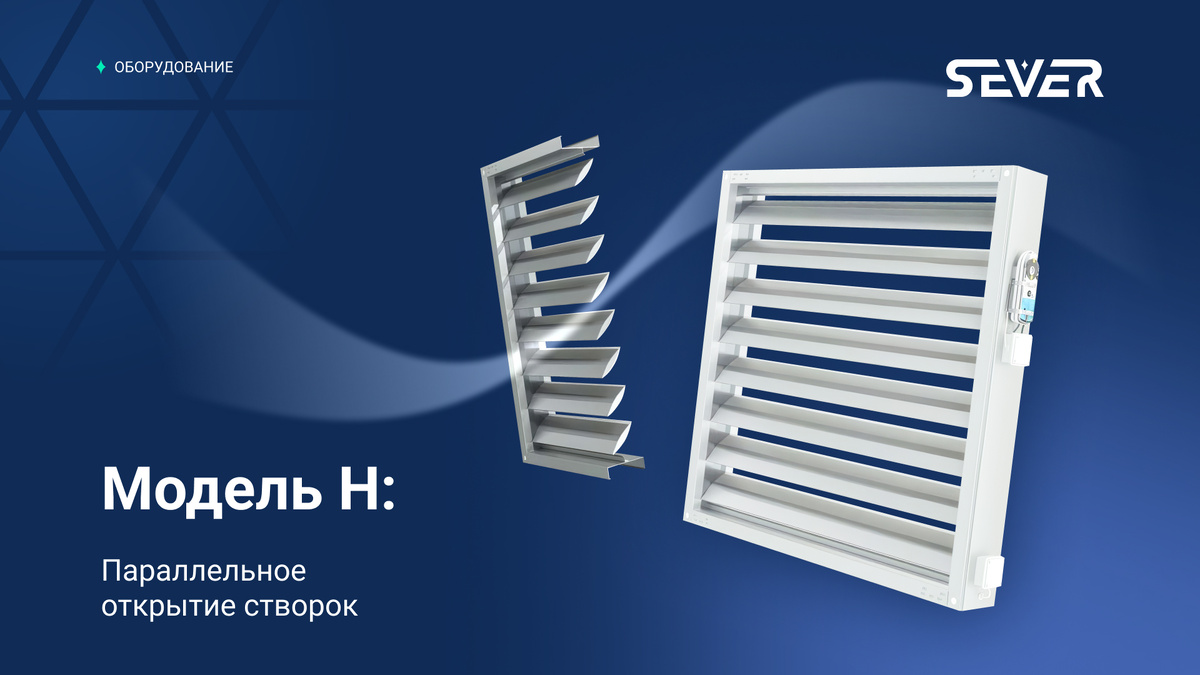

Модель H: параллельное открытие створок
Регулирование непропорциональное, так как клапан работает подобно жалюзийной решетке — изменяет только направление течения потока воздуха.
При открытии створок расход воздуха через клапан стремительно возрастает до максимального значения. Многостворчатые клапаны с параллельным типом открытия рекомендуются только в качестве отсечных.

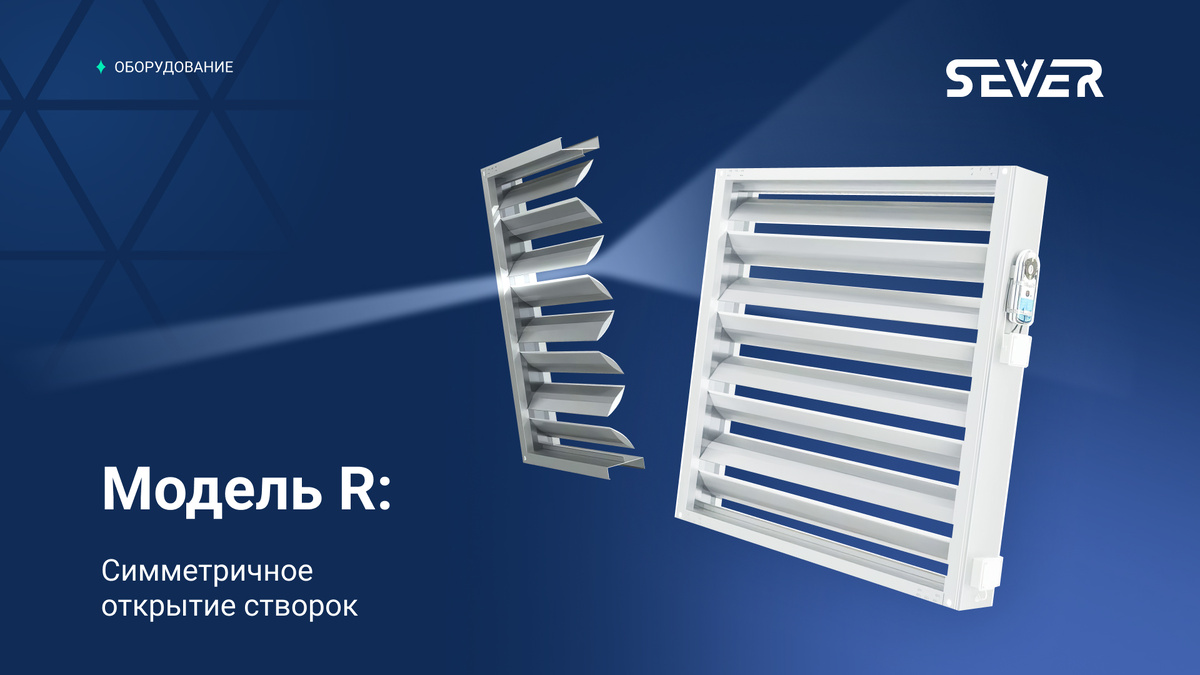

Модель R: симметричное открытие створок
Регулирование происходит за счет изменяющегося сопротивления воздуха, протекающего через V-образные области, формирующиеся створками клапана.
Воздух не обтекает створки, как в случае с параллельным открытием клапана. Его сопротивление меняется одновременно с движением створок и началом его формирования в клинообразные струи, так же, как при движении через сопло. Благодаря такой конструкции происходит качественное регулирование производительности пропорционально проценту открытия клапана.
Регулирование непропорциональное, так как клапан работает подобно жалюзийной решетке — изменяет только направление течения потока воздуха.
При открытии створок расход воздуха через клапан стремительно возрастает до максимального значения. Многостворчатые клапаны с параллельным типом открытия рекомендуются только в качестве отсечных.
Модель R: симметричное открытие створок
Регулирование происходит за счет изменяющегося сопротивления воздуха, протекающего через V-образные области, формирующиеся створками клапана.
Воздух не обтекает створки, как в случае с параллельным открытием клапана. Его сопротивление меняется одновременно с движением створок и началом его формирования в клинообразные струи, так же, как при движении через сопло. Благодаря такой конструкции происходит качественное регулирование производительности пропорционально проценту открытия клапана.
Таким образом, выбор между моделями Н и R – это в первую очередь выбор между функциями плавного регулирования или герметичного отсечения воздуха.
На заводе SEVER мы изготавливаем 6 моделей регулирующих и отсечных и 3 модели обратных воздушных клапанов SVR-D. Чтобы подобрать решение, подходящее вам, звоните: +7 (343) 376-27-35.
